Универсальный 3-х трубный резак для раскроя металла толщиной до 300 мм. Аналог резака «Харрис». Длина резака 900 мм. Не требует установки огнепреградительных клапанов. Конструкция мундштука и клапан КР позволяют экономить до 30% газа в ходе работ.

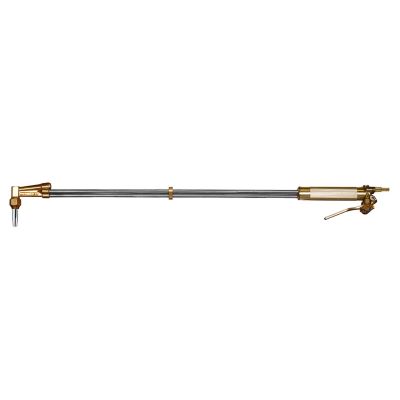

Универсальный удлиненный 3-х трубный резак Р3-362 предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак является аналогом американского инжекторного резака «Харрис» с газосмесительными мундштуками внутриголовочного смешения газов.
Резак состоит из сплошной кованной головки и рукоятки. Нержавеющие газоподводящие трубки собраны по треугольной схеме, которая обеспечивает повышенную жесткость и надежность конструкции.
Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки к резаку Р3-362 обладают особой прочностью, что гарантирует долгий срок службы и позволит сэкономить на закупке расходных материалов.
Для работы с пропаном резак комплектуется разборными газосмесительными мундштуками, для работы с ацетиленом — неразборными газосмесительными мундштуками внутриголовочного смешения газов.
Маркировка мундштуков и толщина разрезаемого металла:
• №0 (5–10 мм)
• №1 (15–25 мм)
• №2 (25–50 мм)
• №3 (50–75 мм)
• №4 (75–150 мм)
• №5 (150–200 мм)
• №6 (200–300 мм)
Особенности:
• Удлиненная конструкция резака поможет производить работы в труднодоступных местах. Длина резака 900 мм.
• Конструкция сопла обеспечивает тонкий рез и оставляет малое количество «грата».
• Конструкция мундштука и наличие клапана режущего кислорода (КР) позволяют экономить до 30% газа при эксплуатации.
• Угол наклона головки резака равен 90°.
• Не требует установки огнепреградительных клапанов.
• Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
• Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация:
• Резак удлиненный Р3-362У, L=900 – 1 шт.
• Мундштук пропановый №2 – 1 шт.
• Ниппель универсальный диаметром 6/9 мм – 2 шт.
• Гайка накидная M16х1,5 – 1 шт.
• Гайка накидная M16х1,5LH – 1 шт.
• Руководство по эксплуатации – 1 шт.
Технические характеристики
| Применяемый горючий газ: |
Пропан-Бутан, Ацетилен |
| Толщина разрезаемого металла, мм: |
до 300 |
| Давление кислорода на входе, МПа (кгс/см²): |
2,0–6,5 |
| Давление пропана на входе, МПа (кгс/см²): |
0,02–0,5 |
| Давление ацетилена на входе, МПа (кгс/см²): |
0,015–0,5 |
| Расход кислорода, м³/ч: |
0,9–22 |
| Расход пропана, м³/ч: |
0,3–1,0 |
| Расход ацетилена, м³/ч: |
0,015–0,3 |
| Исполнение: |
Рычажное/Клапанное |
| Угол наклона головки резака: |
90° |
| Длина резака, мм (не более): |
900 |
| Вес нетто, кг (не более): |
1,3 |
