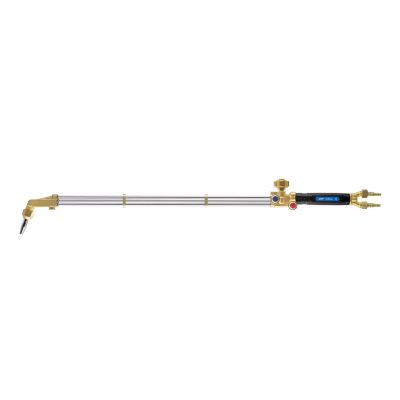

Резак удлинённый Р3-362ВУ, L=900, ∠110°

Универсальный вентильный 3-х трубный резак для раскроя металла толщиной до 300 мм. Угол наклона головки резака равен 110°. Длина резака 900 мм. Аналог резака «Харрис». Полный комплект поставки.

Универсальный удлиненный вентильный 3-х трубный резак Р3-362ВУ предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак является аналогом американского резака «Харрис» с газосмесительными мундштуками внутриголовочного смешения газов.

Длина резака составляет 900 мм, что позволяет производить газорезательные работы в труднодоступных местах.

Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака. На резаке установлена ручка из высокотемпературного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.

Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки к резаку Р3-362ВУ обладают особой прочностью, что гарантирует долгий срок службы и позволяет сэкономить на закупке расходных материалов.

Для работы с пропаном резак комплектуется разборными газосмесительными мундштуками, для работы с ацетиленом — неразборными газосмесительными мундштуками внутриголовочного смешения газов. Давление газа на входе и расход зависит от установленного мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка мундштуков и толщина разрезаемого металла:

• №0 (5–10 мм)
• №1 (15–25 мм)
• №2 (25–50 мм)
• №3 (50–75 мм)
• №4 (75–150 мм)
• №5 (150–200 мм)
• №6 (200–300 мм)

Особенности:

• Резак с вентилем кислорода режущего (КР).
• Удлиненная конструкция резака поможет производить работы в труднодоступных местах. Длина резака 900 мм.

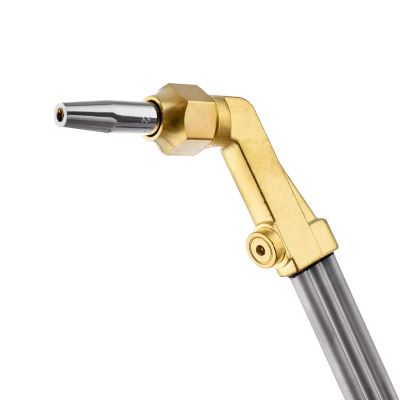

• Угол наклона головки резака составляет 110°.
• Конструкция сопла обеспечивает тонкий рез и оставляет малое количество «грата».
• Резак не требует установки огнепреградительных клапанов.
• Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
• Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация:

• Резак удлинённый Р3-362ВУ, L=900, ∠110° — 1 шт.
• Мундштук пропановый №2 — 1 шт.
• Ниппель универсальный диаметром 6/9 мм — 2 шт.
• Гайка накидная M16х1,5 — 1 шт.
• Гайка накидная M16х1,5LH — 1 шт.
• Руководство по эксплуатации — 1 шт.

Технические характеристики

Применяемый горючий газ: Пропан-Бутан, Ацетилен
Толщина разрезаемого металла, мм: до 300
Давление кислорода на входе, МПа (кгс/см²): 2,0–6,5
Давление пропана на входе, МПа (кгс/см²): 0,02–0,5
Давление ацетилена на входе, МПа (кгс/см²): 0,015–0,5
Расход кислорода, м³/ч: 0,9–22
Расход пропана, м³/ч: 0,3–1,0
Расход ацетилена, м³/ч: 0,015–0,3
Исполнение: Вентильное
Угол наклона головки резака: 110°
Длина резака, мм (не более): 900
Вес нетто, кг (не более): 1,1
